一．方案概述

1.通過智能安全行車誘導系統的建設，科學提升極端天氣下高速行車的道路感知和管控能力、降低一次事故及避免二次事故的發生、提高道路通行效率，全力保障駕乘人員的生命和財產安全。主要安裝在多雨多霧的高速公路兩邊，具有同步閃爍以及警示功能。該裝置采用太陽能電池板對電池充電，無需外接電源供電，發光單元采用臺灣晶元芯片的高亮度、高穿透性 LED，主動發光和反光相結合，達到更好的警示效果。

2.智能誘導警示燈系統利用設置在公路兩側的智能霧燈為在途車輛提供安全引導。智能誘導警示燈設置于公路中央分隔帶和路測的智能只能霧燈按縱向25米等間距設置，采用無線通信技術實現聯網協同控制。會根據不同的天氣狀況，采用不同的發光亮度、閃爍頻率等組合來實施有針對性的引導策略，為駕駛員提供道路輪廓強化、行車主動引導、等多種安全引導工作模式，從而實現具有交通環境自適應特點的安全引導。聯網管理系統是智能誘導警示燈網絡控制管理平臺，系統安裝于云服務器上，可以同時連接管理1000個以上霧燈集中器。平臺具有運行監測、系統控制、用戶管理、自適應控制、移動端調控等5大功能。

二、產品特點

A:智能誘導警示燈

接收控制集中器指令， 控制 LED 燈的亮度、閃爍頻率、同步閃爍。    （1）智能誘導警示燈應符合國家相關的行業標準和規范，具備一定的先進性、實用性和可靠性，在國內高速公路行業應已廣泛采用，可靠運行。    （2）發光面：滿足GB/T 24965.4-2010《交通警示燈第4部分：安全警示燈》要求，透光面具有防眩目設計；

（3）外箱采用抗老化防紫外線ABS一體成型，無拼接。具有整體絕緣性，通體顏色以黃色為主，避免對司機視線和線路造成影響；

（4）發光面須具有漫反射設計，對LED燈珠進行光線散射處理，防止眩光影響司機視線；

（5）智能誘導警示燈正面采用超高亮反光膜相結合,在燈光熄滅情況下，依舊可以通過車輛主動燈光反射體現道路輪廓。

（6）發光顯示組件的發光亮度可在500cd/ m2 - 7000cd/ m2范圍內進行調整；

（7）閃爍頻率可在常亮、30次/min、60次/min、90次/min、120次/min等5檔進行調整；

（8）閃爍時的占空比為1：2 - 1:10；

（9）黃色引導燈同步誤差 <20ms；

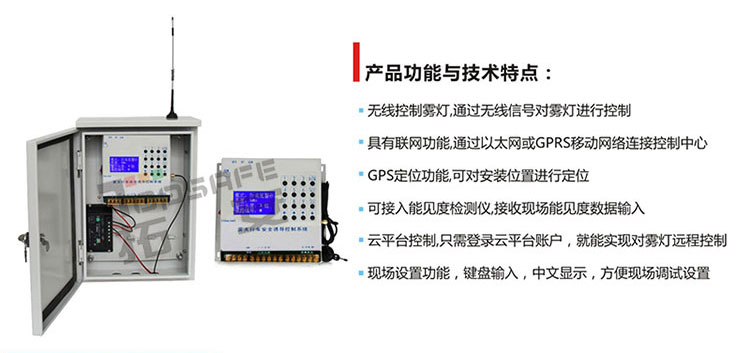

B:集中控制器

控制集中器是一個現場集中管理器，接收現場能見度檢測儀數據，控制該路段所有智能誘導警示燈的閃爍模式、亮度、警示長度、故障信息等參數，實現自動切換工作模式。通過以太網或 GPRS 移動網絡和控制中心連接，實現對所有智能誘導警示燈遠程控制。

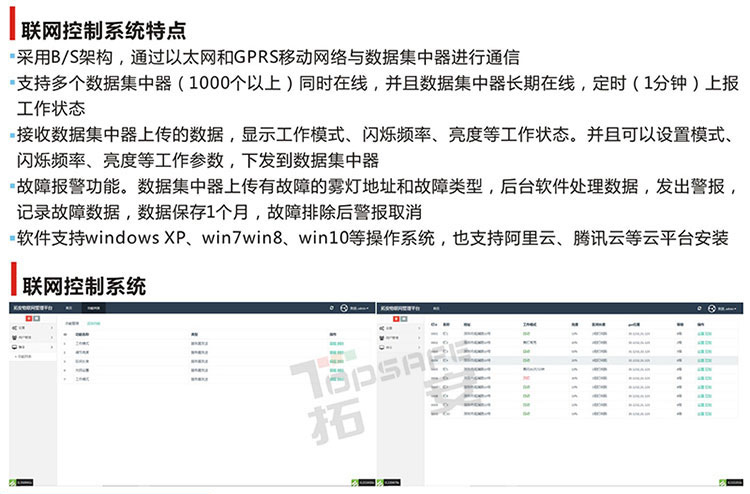

C:系統軟件控制

軟件：采用 B/S 架構，通過以太網和 GPRS 移動網絡與數據集中器進行通信，支持多個數據集中器（1000 個以上）同時在線，并且數據集中器長期在線，定時（1 分鐘）上報工作狀態，接收控制集中器上傳的數據，顯示工作模式、閃爍頻率、亮度等工作狀態。并可以閃爍頻率、亮度等工作參數，下發到控制集中器

3) 設備管理    在設備管理模塊中，可以對設備的各項參數和指標進行設定，主要包括燈光亮度、閃爍頻率、系統運行策略設定等。

三、 主要技術參數

 3.1聯網平臺參數

客戶端：聯網計算機1臺

服務器平臺：軟件支持linux操作系統，支持阿里云、騰訊云等云平臺安裝。

3.2 控制集中器參數

單機系統控制容量：分機65536臺

工作電壓：DC12V

工作溫度： -35℃ ~ 75℃

相對濕度： ≤95%

通信接口： RS232接口，以太網接口， GPRS網絡， 2.4G無線網絡。

GPRS網絡：支持移動和聯通SIM卡。

外形尺寸：400*300*150mm(長*寬*高)

3.4誘導霧燈參數

外殼材質：ABS；燈罩：聚碳酸酯（PC）,一體注塑成型。

外觀尺寸：140*124*85mm；發光面尺寸：φ35*2 mm

工作方式：光控控制，受集中器控制

閃爍方式：黃燈同步閃爍，或紅黃交替閃爍

閃爍頻率：30次/分鐘，60次/分鐘，120次/分鐘

占空比：1/10

可視距離：≥800 m

無線頻率：2.4G/433

工作溫度：-35℃ ~ 75℃

工作濕度：≤95%

執行標準：符合JT/T 1032-2016相關規定

四、項目方案設計

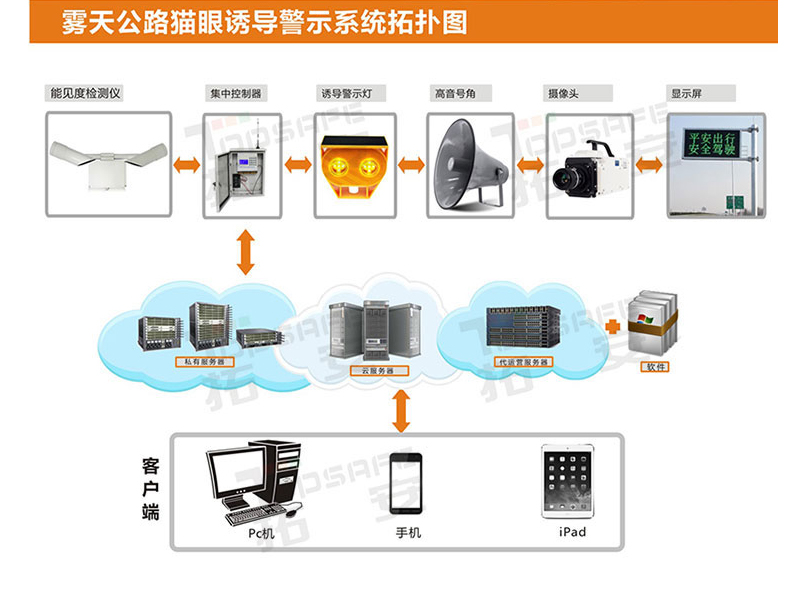

4.1、通信方式

計算機服務器平臺與控制集中器間采可用RS232接口、以太網接口， GPRS網絡接入。

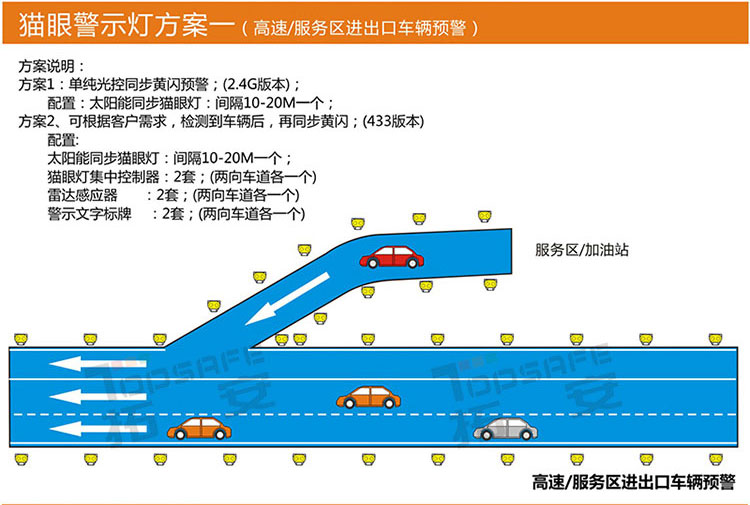

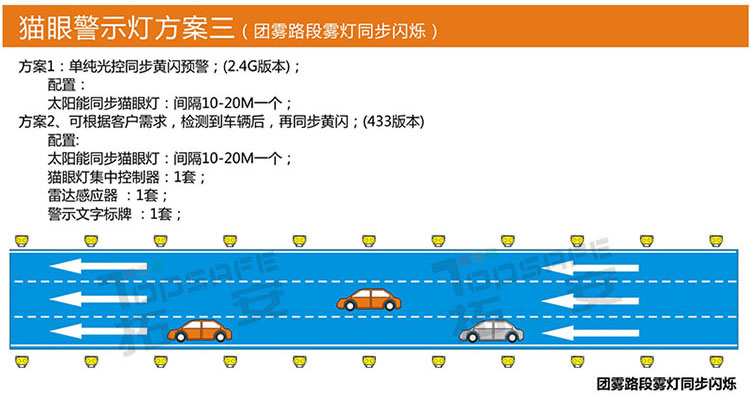

控制集中器與LED智能霧燈間采用無線數據鏈接通信方式（每盞霧燈無線覆蓋區不小于50米，為抗損毀，各霧燈間隔應不大于20米）；

4.2、主要設備 （以1000米長度為例）

（1）計算機                              1套

（2）服務器平臺：專用平臺賬號            1個

（3）控制集中器                          1套

（4）智能誘導警示燈（每隔20米配置）    50套（一套兩盞）
