一、方案簡介

公路彎道行車安全預警裝置是一套安裝在道路急轉彎和連續彎道等視線不足區域的安全警示設備，用于警示彎道區域有車輛正在行駛，提醒即將駛?cè)霃澋赖能囕v減速慢行，注意避讓，防止發生交通事故。整套裝置由安裝在彎道前方兩套雷達車輛檢測器，和若干個安裝彎道旁邊的發光警示標志牌或警示燈組成。采用太陽能板和蓄電池供電，通過無線通信方式協調工作，達到安全預警的效果。

1.1主要功能及特點：

2 安裝簡便。安裝在路邊，無需外接電源，無需鋪設線路。

2 準確可靠。采用雷達探測車輛，區分車輛駛?cè)牖蝰偝鰪澋馈?/span>

2 警示效果好。標牌裝有LED和反光膜，主動發光和被動反光相結合。

2 亮度高。LED采用臺灣晶元芯片，亮度高，光衰減慢。

2 性能穩定。具有保護電路和冗余設計，功能穩定可靠。

2 使用壽命長。LED使用壽命≥100000小時，太陽能板使用壽命15年。

2 工作時間長。充滿電可連續閃爍工作120小時， 5個陰雨天。

二、系統組成及設備性能

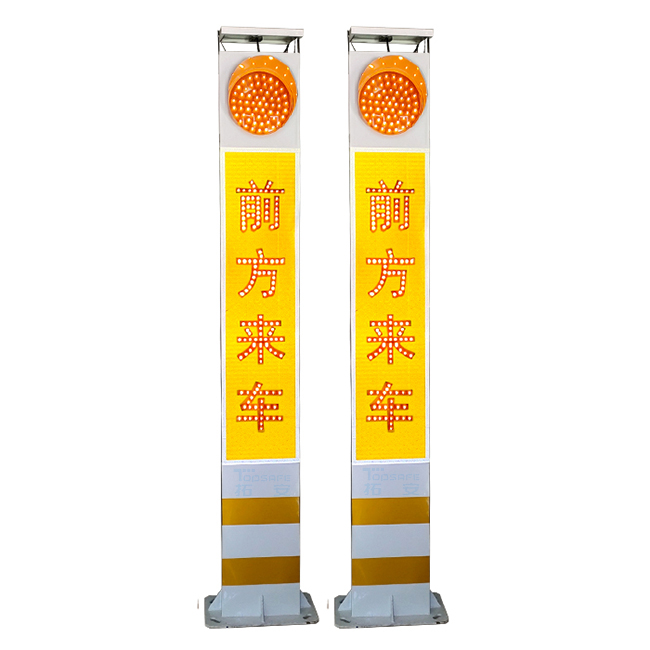

彎道預警裝置包括太陽能光伏板、鋰離子蓄電池、黃閃警示燈、LED發光標志牌、檢測雷達、控制器和LoRa無線通信模塊。

2.1太陽能發電系統：太陽能光伏板和鋰離子電池組成一個小型太陽能發電系統，為整套裝置提供工作電源。

2.2黃閃警示燈：頂部裝有一個300mm黃閃警示燈，全天候24小時閃爍，警示過往車輛減速慢行。

2.3 LED發光標志牌：由LED排布成的文字或圖形符號標志牌，平時不亮，當對向有來車時閃爍，警示注意來車，減速慢行。

2.4檢測雷達：檢測過往車輛，辨別行車方向。

2.5控制器：處理雷達信號，控制LoRa模塊收發信息，控制黃閃警示燈和標志牌閃爍和熄滅。

2.6 LoRa無線通信模塊：無線發射和接收數據信息。

三、 主要技術參數

3.1、主要參數

外殼材質：鋁型材

外形尺寸：高*寬*厚1600 *400 *35 mm

LED個數：黃閃燈90顆，黃色發光字428顆

功率：≤10W

工作方式：24小時連續工作，檢測車輛觸發

閃爍方式：頻閃或爆閃

閃爍頻率：黃閃燈40次/分鐘，標志牌48次/分鐘

占空比：1/4

可視距離：≥800 m

無線頻率：433M

控制距離：1000m（空曠無遮擋）

太陽能電池板： 單晶硅太陽能電池，壽命≥15年

工作溫度：-35℃ ~ 75℃

續航時間：充滿電可連續工作120小時以上，5個陰雨天。

防護等級：IP54

3.2、外形尺寸

四、項目方案設計

4.1、工作原理

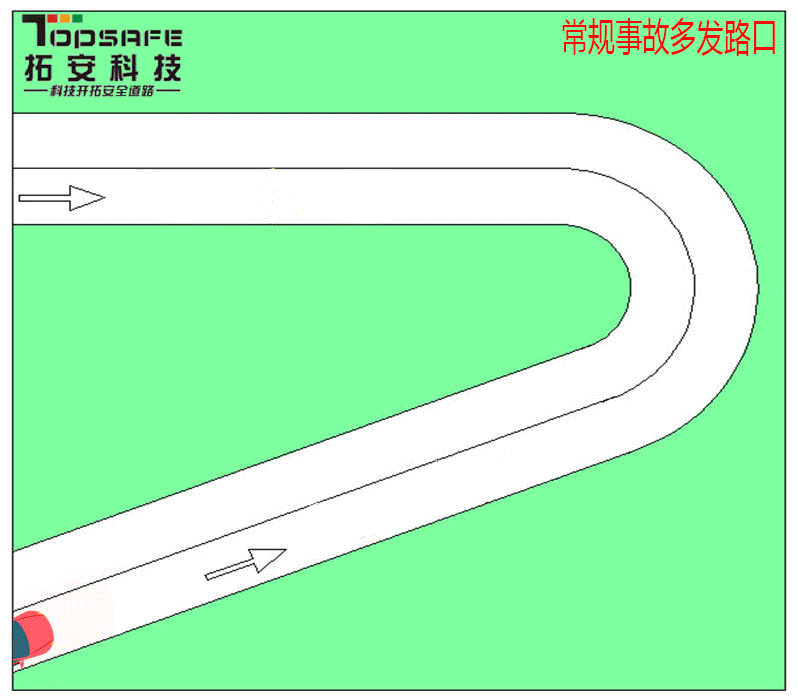

                      工作原理圖

如上圖所示，B1、B2安裝在彎道前方50至100米。

當雷達B1檢測到有車輛C1進入彎道時，發送無線信號給標牌B2，標牌B2閃爍，提醒對向來車C2減速慢行。

當雷達B2檢測到有車輛C2進入彎道時，發送無線信號給標牌B1，標牌B1閃爍，提醒對向來車C1減速慢行。

4.2、主要設備 （以1個彎道）

（1）彎道行車安全預警裝置          2套

五、其它說明

增加情報板、限速標志、電子警察可有效改善危險路段交通狀況。
