非信控人行過街

時間：2021-06-02 10:41:18?????編輯：深圳拓安科技?????瀏覽：41646

一．應用背景

在一些常規的路段式的過街路口，行人過街呈現集中分段式特點，一天當中就那么幾個時 間段過街的行人比較多，平常時間很少人需要過馬路，在這種路口設置常規固定配時的信號控制器，反而降低了道路的通行率，在這種情況下，拓安推出行人過街系統方案(一體式人行燈)，能有效的解決以上所述問題，提高車輛和行人的通行效率。此方案指在解決三大問題：

1、通過過街按扭信號機解決此類過街路口的機動車通行效率；

2、由于應用了太陽能供電技術，不再需要市電供電，更節能更環保，且可應用場景也將更廣范；

3、由于將無線通訊技術和太陽能供電技術相結合，實現了系統的分布式控制，系統各分機之間不再需要任何電纜連接，從而省去了埋管、布線等一系列工程成本，使信號控制系統的總體成本大大降低，真正做到了省時、省力、省錢。

二．系統構成

1.全系統由分布于道路兩側的信號控制設備、一體人行燈具和太陽能電源設備組成，兩個2.方向信號控制分別由一個主機和一個從機控制（主從機通過無線信號進行同步協同工作）。

3.行人過街按扭集成于一體化人行燈側面與背面，無需單獨安裝，整體效果更美觀實用；

可根據客戶需求增加正面顯示屏或盲人鐘功能(顯示屏功能需接市電)；

三．系統特點

本系統進行了多項創新設計，其主要設計特點：

1.全系統采用主從分布式體系結構設計。一主一從。主機和從機分別控制不同方向上的多組信號燈。主分機采用太陽能獨立供電，主從機間采用無線控制，主從機之間不再需要任何電纜連接，大大節省工程費用。

2. 系統采用太陽能分布式供電技術。太陽能供電分系統實現了太陽能電池板、蓄電池和負載之間的充放電控制功能，具備欠壓保護、過充電保護、滯回啟動、滯回充電等控制功能。有效延長蓄電池壽命，提升可靠性。由于采用太陽能供電，不再需要市電供電，系統既節能又環保。

3.主從機之間采用無線通訊技術進行控制。通過高可靠、高抗干擾和自重置功能的無線通訊組件結合完善的通訊協議有效實現了系統無線控制。

4.系統無線通訊協議采用方案發送應答式結合周期巡檢的方法，同時具備多種通訊故障診斷糾錯能力，包括：報文出錯重發、看門狗限時重置、報文頭尾自恢復設計、系統限時重置等自我診斷恢復設計，能有效屏蔽雷擊、無線電等外來信號干擾。

5.系統具備自組織、自檢測、自恢復功能。當主機或從機出現斷電、通訊故障、控制故障等情況時，系統能自動進入黃閃狀態，當太陽能供電恢復或故障排除后，系統能自動恢復正常運行狀態。

6.全系統采用節電設計，主從機啟動后即進入省電模式，信號燈亦采用節能LED設計。

7.過街信號機可根據路口需求進行模式切換，周期模式和過街模式可根據時間設置自由切換；以滿足路口多樣化需求；

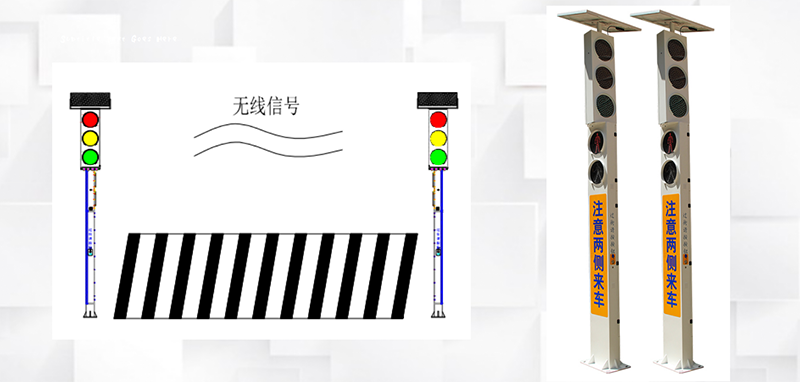

三、系統方案示意圖

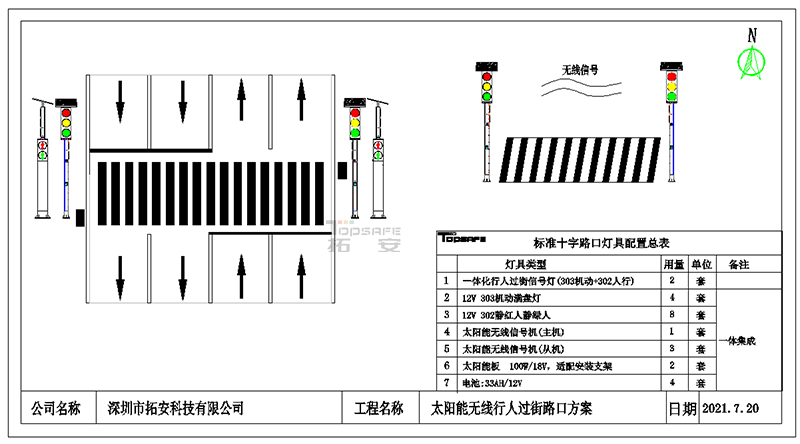

1.整體路口設計圖示
