一． 應用背景

隨著社會經濟的發展，人口往城市的遷移，目前各大城市車輛保有量巨大，道路擁堵，機動車和行人過街矛盾突出，行車難，過街難成為一大交通難題。為確保交通順暢，道路交叉口采用紅綠燈信號控制起到關鍵作用，但由于部分行人交通安全意識淡薄、注意力不集中、各種視覺障礙等原因?qū)е潞鲆暼诵行盘?hào)，沒有按人行信號指示安全過街，迫使機動車被動“禮讓”未能按交通信號正常行駛，進而嚴重影響路口交通秩序和通行效率。而隨著智能手機的普及，微信，微博，QQ等諸多社交手機應用及手游的日益熱門，越來越多的人喜歡在任何時間，任何地點玩手機，手機“低頭族”越來越多。導致斑馬線行人與車輛發生交通事故的現象越發頻繁。

普通路口單純依靠立桿紅綠人行燈指示存在以下缺陷：

1、城市道路路口情況多樣復雜，路口大距離遠，綠植物生長等對行人觀察信號燈產生不利影響；

2、視覺障礙行人對紅綠信號不能正確區分；

低頭族日益增多，走路玩手機，注意力不集中未抬頭獲得對面紅綠燈信號；

3、暴雨、霧霾、冰雪惡劣天氣紅綠燈信號能見度低；

4、夜間燈光不足，機動車駕駛者難以清晰觀察人行道；

5、埋地紅綠燈同時也可以為機動車駕駛?cè)藛T在夜間提供警示作用以讓汽車提前減速。

6、誤闖紅燈的行人不能即時提醒。

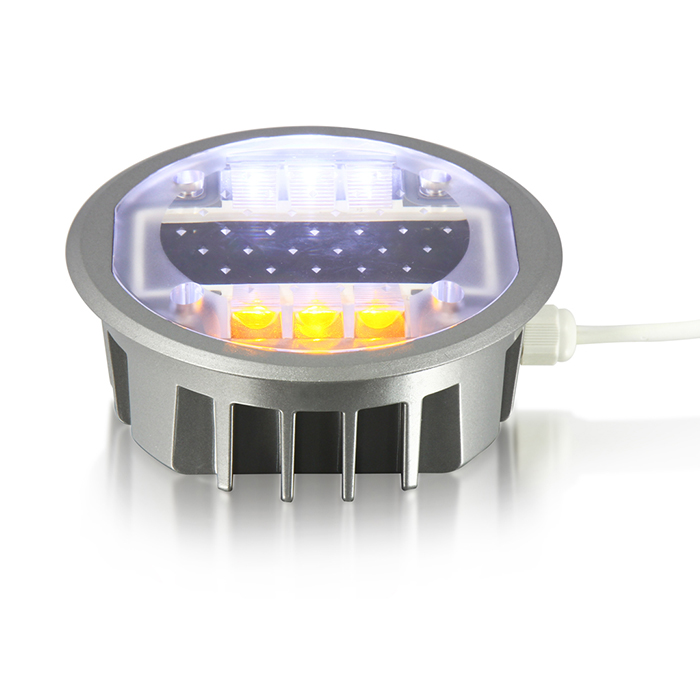

地面式紅綠燈（道釘）：

1 . 專為斑馬線行人設計，發光均勻，柔和，不刺眼,采用505nm綠光。在太陽強烈直射時 LED亮度最高能起到提示作用；

2 . 高強度抗壓，抗震：道釘采用優質鑄鋁外殼承重38T；

3 . 道釘只需路面開孔埋進即可；

4 . 電源全體灌膠防水處理,恒流驅動，與紅綠燈同步，無延時；

5 . 獨有埋地通風孔設計，保證散熱。獨有防水設計，防水等級>IP67。

產品技術參數：

1 . 外殼材質：鑄鋁外殼

2 . 工作電壓：12V/24V

3 . 顯示顏色：紅、黃、藍、白、綠色

4 . 使用壽命：有效使用>3年

5 . 工作環境：-20C°~+70C°

6 . 防水等級：IP68

7 . 尺    寸：120*120*50MM

8 . 重    量：800克/個

9 . 承受壓力：靜態承受壓力>30噸

安裝步驟：

1. 擺放安全隔離設施，安全是整個工作的首要，一定不能忽略，而且在整個動態施工的過程中，無論是新建道路，還是已通車道路，所有人都應該在安全隔離設施內。

2.確定安裝位置，確保安裝位置平整，對有伸縮、夾縫和不平整的路面，事先要將路面整理平整。

3. 安裝位置定點，并用刷子把安裝位置清掃干凈。

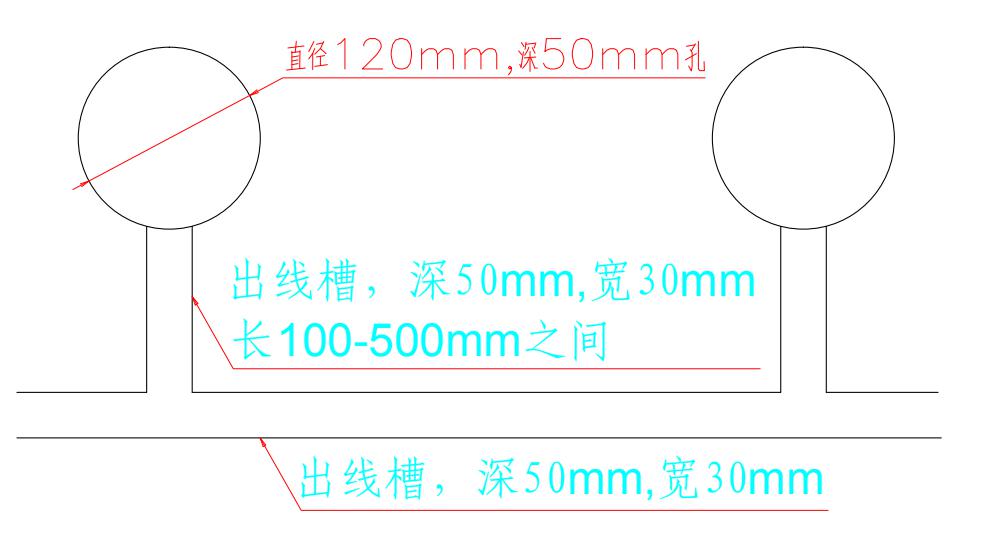

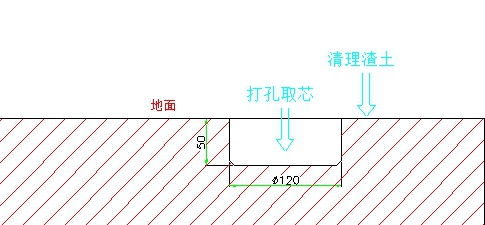

4. 定點位打孔，打直徑120mm深度50mm的孔。且在道釘側面打一個深50mm,寬30mm，長100-500mm之間的線槽（有源道釘常規出線長度有600mm，其它尺寸可定制）。

5. 清理打孔的渣土。

6. 把有源道釘長600mm,線徑0.5mm*2的兩芯線并聯到主線上棕線接正接，藍線接負線。注意：常規有源道釘只能接直流24V，不可接市電AC220V，且接線頭需做好防水。

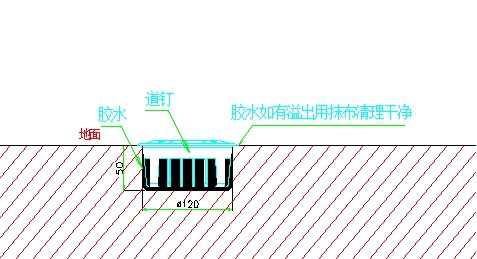

7. 量膠水（140毫升約0.3千克）灌入道釘孔中，膠水不得小于定量值。 下圖黑色陰影部分為膠水

8 將道釘按照路面規定的發光方向緊緊按進安裝孔里上，微調方向正確，溢出的膠水，一定要清理干凈；

9 道釘安裝完畢后要做一次巡視，確保所有的道釘沒有裝反、裝歪或壓歪。

10.把主線通DC24V(直流24V)，正負極不要接反，檢測所有安裝的道釘是否正常亮燈。

11．把出線槽進行路面還原，等道釘固化24小時后，撤掉安裝隔離設施。

有源道釘安裝并不是一件復雜的事情，但卻有很多細節需要注意。這些細節對于保證道釘?shù)钠焚|(zhì)要求以及使用壽命起著非常重要的作用。
